Guías lineales

TV Guías lineales compactas autoalineables

¿Alta velocidad, carga pesada?
Fácil mantenimiento: el deslizador está compuesto por rodillos concéntricos y excéntricos.
Es fácil mantener o cambiar roles.

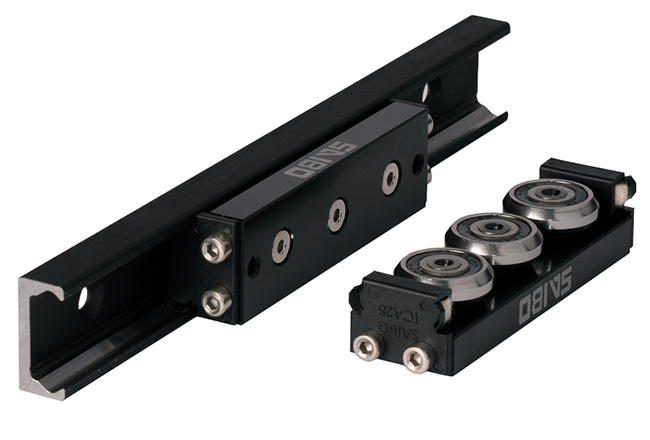

Guía lineal TV compacta autoalineable con riel negro en seccion con un carro de tres rodillos insertado y otro carro igual separado, ambos con tornillos visibles, sobre fondo claro.

DESCRIPCIÓN DEL PRODUCTO

Características del producto

Utilizar materias primas importadas de Europa.
Funcionamiento a alta velocidad: la velocidad lineal máxima se puede alcanzar 9 m/s y la aceleración puede ser de hasta 20 m/s².
Diseño silencioso: la pista de rodadura está rectificada y la guía tiene características de movimiento de baja fricción y bajo ruido.
Alta rigidez y gran capacidad de carga: el acero seleccionado de alta calidad y el diseño estructural optimizado pueden soportar cargas elevadas y deformaciones por baja deflexión.
Resistencia al desgaste y vida útil súper larga: templado de pistas de rodadura, lo que mejora considerablemente la dureza y resistencia del material, lo que hace que la guía mejore enormemente en resistencia al impacto, resistencia al desgaste y otras propiedades, y tenga una larga vida útil.
Adecuado para entornos contaminados: el rodillo de superficie de arco entra en contacto con la pista de rodadura en estilo gótico, expulsando automáticamente los contaminantes. El rodillo tiene un diseño de estructura sellada para evitar que entren contaminantes al interior del rodillo. El raspador de nailon duro puede limpiar continuamente la ranura de rodadura mientras corre el bloque deslizante.
Mantenimiento fácil: el bloque deslizante adopta un diseño de rodillo positivo/excéntrico, lo que hace que la reparación y el reemplazo del bloque deslizante sean rápidos y fáciles.

Especificaciones técnicas

Método de instalación: instalación horizontal o lateral.
Capacidad máxima de carga: esta serie de guías telescópicas tiene tres especificaciones: 28, 35 y 43. La capacidad máxima de carga de un solo bloque deslizante estándar de 5 ruedas instalado de lado puede alcanzar 8800N, aumentando el número de. los rodillos pueden aumentar la capacidad de carga del bloque deslizante.
Longitud de guía: la longitud única de esta serie de guías puede alcanzar los 4000 m y las guías se pueden acoplar uso de herramientas de acoplamiento.

Aplicaciones típicas

Equipos médicos, maquinaria de embalaje, construcción, robots, transporte y logística industrial, equipos de corte de alta velocidad, etc.
