Guías lineales

TLB Guías lineales con jaula de bolas

Uso de materias primas europeas.
La estructura de la dirección de espesor es muy compacta.
Configuración de múltiples deslizadores, pesados, precargados personalizados.

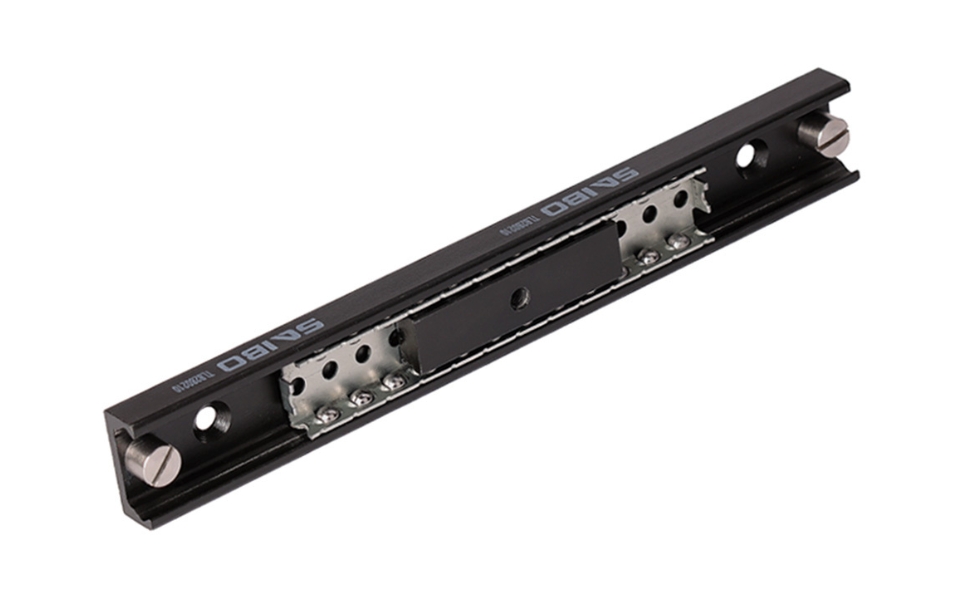

Guía lineal negra con jaula de bolas con riel recto, carro central con placas metálicas y tornillos, topes cilíndricos en ambos extremos y orificios de fijación sobre fondo claro.

DESCRIPCIÓN DEL PRODUCTO

Características del producto

Utilizar materias primas importadas de Europa.
Deslizamiento limitado: el bloque deslizante interior está limitado a deslizarse dentro de la longitud del riel exterior, con una estructura compacta.
Configuración de múltiples bloques deslizantes: se pueden configurar múltiples bloques deslizantes en el mismo riel guía, y diferentes bloques deslizantes pueden moverse de manera sincrónica o relativamente independiente.
Alta capacidad de carga: el acero de alta calidad y el diseño estructural optimizado hacen que este producto sea rígido y pueda usarse en situaciones de alta carga.
Buena resistencia al desgaste: templado de pistas de rodadura, lo que mejora considerablemente la dureza y resistencia del material, lo que hace que la guía mejore enormemente en resistencia al impacto, resistencia al desgaste y otras propiedades, y tiene una larga vida útil.
Tratamiento anticorrosión de la superficie: el producto estándar es el cincado negro y se proporcionan otros tratamientos de superficie como el cincado blanco, el niquelado y el cromado.
Precarga personalizable: Esta serie de guías se puede personalizar con precarga según aplicaciones específicas.

Base de selección

Método de instalación: instalación horizontal o lateral.
Capacidad máxima de carga: esta serie de guías telescópicas tiene tres especificaciones: 28, 35 y 43. La capacidad máxima de carga de un solo bloque deslizante puede alcanzar los 65.000 N.
Longitud del cuerpo de guía (longitud de instalación del equipo), requisitos de carrera: La longitud del cuerpo de esta serie de guías y la carrera máxima de un solo bloque deslizante pueden alcanzar 1970 mm y 1470 mm respectivamente.

Aplicaciones típicas

Maquinaria de embalaje, maquinaria de ingeniería, equipos de inspección médica, equipos de inspección industrial, puertas correderas de trenes de alta velocidad, etc.
