Guías lineales

LGC Guías lineales de rodillos de alta velocidad

Velocidad máxima 9 M/S y aceleración máxima 20 m/S cuadrados.
Pesado: con eje de 20 diámetro, con alta rigidez y capacidad de carga.
El cuerpo principal de la vía es de aluminio, que es ligero

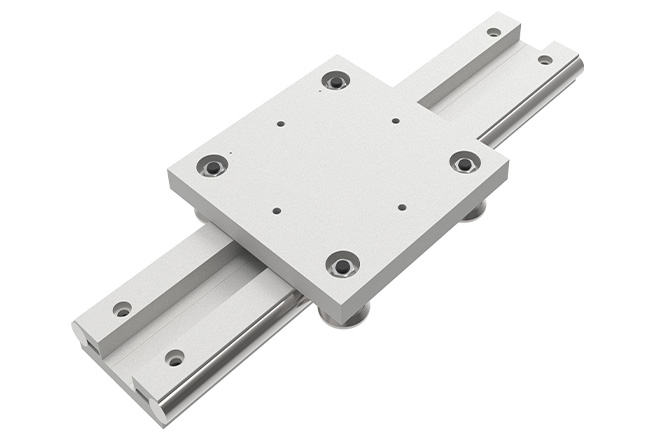

Guía lineal LGC de rodillos de alta velocidad plateada con rieles paralelos y carro de placa cuadrada con cuatro orificios avellanados, vista en diagonal sobre fondo claro.

DESCRIPCIÓN DEL PRODUCTO

Características del producto

Funcionamiento a alta velocidad: la velocidad lineal máxima se puede alcanzar 9 m/s y la aceleración puede ser de hasta 20 m/s2.
Diseño silencioso: el eje óptico está finamente rectificado y la guía tiene características de baja fricción y bajo ruido.
Fuerte capacidad de carga: uso de un eje óptico de 20 diámetros, tiene buena rigidez y gran capacidad de carga.
Resistencia al desgaste y vida útil súper larga: la superficie del eje óptico se templa, lo que mejora considerablemente la dureza y resistencia del material, lo que hace que la guía mejore enormemente en resistencia al impacto, resistencia al desgaste y otras propiedades, y tenga un servicio prolongado. vida.
Utilice un mecanismo excéntrico para lograr una precarga ajustable.
El cuerpo base de guía está hecho de una aleación de aluminio liviana y es liviano.
Adecuado para entornos contaminados: el rodillo de superficie de arco entra en contacto con la pista de rodadura en estilo gótico, expulsando automáticamente los contaminantes. El rodillo tiene un diseño de estructura sellada para evitar que entren contaminantes al interior del rodillo. El raspador de nailon duro puede limpiar continuamente la ranura de rodadura mientras corre el bloque deslizante.
Anticorrosión: El eje óptico está cromado, la base de aluminio está oxidada y los rodillos pueden ser de acero inoxidable.

Especificaciones técnicas

Requisitos de velocidad.
Capacidad máxima de carga: esta serie tiene dos especificaciones: 100 y 130. La carga estática máxima de un solo bloque deslizante estándar es 6000 N (dirección axial del rodillo).
Longitud de guía.

Aplicaciones típicas

Maquinaria textil, líneas de producción de automatización de fábricas, logística, impresión de inyección de tinta de alta velocidad, etc.
