Guías lineales

TE Guías lineales con rodamientos de bolas

Está hecho de acero procesado en frío de alta calidad. La velocidad máxima en línea es de 1,5 m/s y la aceleración puede alcanzar los 2 m/s².
Diseño tranquilo.
La precarga es ajustable.
La economía es muy buena.

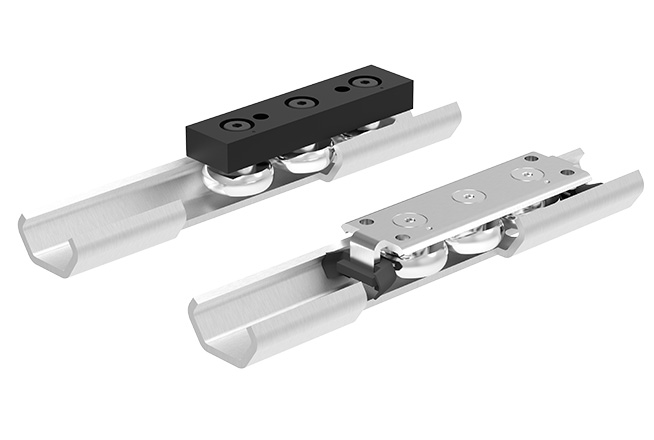

Guías lineales TE con rodamiento de bolas. Dos rieles de guía lineal con perfil en V y carros con rodillos de bolas: uno con bloque negro y otro con placa metálica, mostrados en diagonal sobre fondo blanco.

DESCRIPCIÓN DEL PRODUCTO

Características del producto

Esta serie de guías se forma mediante perfilado, con una rápida eficiencia de producción y un alto costo.
Los materiales de guía incluyen acero inoxidable y acero galvanizado, que se pueden seleccionar de manera flexible para cumplir con diferentes requisitos antioxidantes.
Suministro de dos guías estándar. Modelos compactos y básicos, el modelo compacto es más adecuado para ocasiones con espacio reducido.
La longitud de Las guías laminados no está limitada y se pueden fabricar guías de cualquier longitud.
Viene con función de limpieza de canales incorporada. Se instalan raspadores en ambos extremos del bloque deslizante para limpiar materias extrañas en la pista de rodadura.
Instalación cómoda y ajuste sencillo de los rodillos. Se pueden establecer diferentes fuerzas de precarga durante el proceso de instalación y depuración.

Especificaciones técnicas

Método de instalación: instalación horizontal o lateral.
Capacidad de carga: Esta serie tiene dos especificaciones: 30 y 45. La capacidad de carga máxima de un solo bloque deslizante estándar de tres ruedas instalado de lado puede alcanzar 1600N. Aumentar el número de rodillos puede aumentar la capacidad de carga del bloque deslizante.
Longitud de guía: la longitud de una sola pieza de esta serie puede alcanzar los 4000 mm y puede admitir la personalización de guías de mayor tamaño.

Aplicaciones típicas

Equipos médicos diversos, equipos de procesamiento de alimentos, transporte ferroviario, navegación, industria automotriz, etc.
