Módulos lineales

SKK Módulo lineal accionado por husillo

Diseño modular: esta serie de módulos integra tornillos de bola y guías en el cuerpo principal en forma de u, con una estructura compacta.
Alta rigidez: optimizar la estructura principal del módulo.

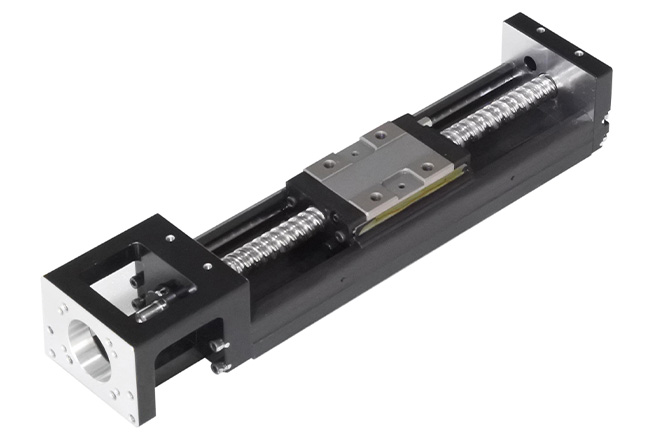

Módulo lineal SKK accionado con husillo visible, carro central metálico y bastidores en los extremos, con tapas transparentes y guías laterales sobre fondo blanco.

DESCRIPCIÓN DEL PRODUCTO

Características del producto

Diseño modular: el diseño integrado de guía lineal y husillo de bolas ahorra tiempo en diseño, selección e instalación.
Alta capacidad de carga: La estructura gótica de la pista de rodadura hace que el punto de contacto entre la bola de acero y la pista de rodadura esté a 45 grados, lo que puede soportar cargas mayores.
Alta rigidez: Las guías y los bloques deslizantes se han optimizado estructuralmente y están fabricados en acero de alta calidad, con poca deformación bajo cargas elevadas.
Alta precisión: las ranuras de guía están rectificadas con alta precisión y equipadas con varillas roscadas de alta calidad. El bloque deslizante funciona con precisión y tiene una precisión de posicionamiento de alta repetibilidad.
Alta velocidad: baja fricción, alta precisión, pequeño par de arranque, fácil de alcanzar alta velocidad.
Fuerte resistencia al desgaste y larga vida útil: la guía y las ranuras deslizantes están endurecidos para mejorar la resistencia al impacto y al desgaste.
Buen efecto de protección: Proporciona una variedad de estructuras protectoras como tipo abierto, tipo cubierta de aluminio semicerrada, tipo correa de acero completamente cerrada, etc. para satisfacer diferentes necesidades.
Configuración de múltiples bloques deslizantes: el mismo riel guía también se puede configurar con dos bloques deslizantes para mejorar la carga. Cuando se utilizan dos bloques deslizantes, uno de los bloques deslizantes es un bloque deslizante accionado y no tiene conexión de transmisión con la varilla roscada.
Proporcionar bloques deslizantes de carga ligera: Los bloques deslizantes están disponibles en tipos estándar y de carga ligera. Los bloques deslizantes de carga ligera son adecuados para aplicaciones con cargas bajas y espacios pequeños.
Mantenimiento fácil: en el lateral de la corredera hay una boquilla de engrase y en el interior hay integrado un doble circuito de aceite para lubricar la guía y la varilla roscada al mismo tiempo.
Fuerte resistencia a la corrosión: Las guías y los bloques deslizantes han sido tratados en la superficie y tienen buenas propiedades antioxidantes.

Parámetros del producto

Carrera efectiva: 34-700 mm.
Carga: Esta serie tiene dos especificaciones: SKK60 y SKK86, con una carga máxima de hasta 100.000 N.
Velocidad: Velocidad máxima hasta 1,2 m/s.
Precisión: La precisión de posicionamiento repetido del nivel general es ±0,01 y el nivel de precisión puede alcanzar ±0,003.

Aplicaciones típicas

Transporte de materiales.
Aplicación de pegamentos y soldadura.
Equipo de inspección automatizado.
Equipos de ensamblaje automatizados.
