Módulos lineales

SETH Módulo lineal accionado por husillo

Esta serie de módulos integra tornillos de bola y guías en el cuerpo principal en forma de u, logrando así una estructura compacta.

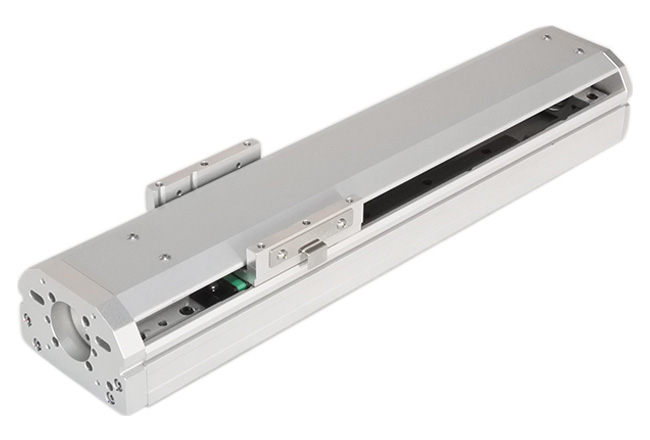

Módulo lineal SETH accionado por husillo, en aluminio con carcasa cubierta, carro rectangular deslizante y brida frontal con orificios, presentado en diagonal sobre fondo blanco.

DESCRIPCIÓN DEL PRODUCTO

Características del producto

Diseño modular: el diseño integrado de guía lineal y husillo de bolas ahorra tiempo en diseño, selección e instalación.
Peso ligero y buena rigidez: diseño estructural optimizado + base de perfil de aluminio integrada, no sólo alta rigidez sino también peso ligero.
Alta capacidad de carga: se utilizan guías lineales de bolas para garantizar una alta capacidad de carga.
Alta precisión: uso de guías lineales y husillos de bolas de alta precisión, el bloque deslizante funciona con precisión y tiene una precisión de posicionamiento de alta repetibilidad.
Alta velocidad: baja fricción, alta precisión, pequeño par de arranque, fácil de alcanzar alta velocidad.
Fuerte resistencia al desgaste y larga vida útil: la guía y el tornillo están endurecidos para mejorar la resistencia al impacto y al desgaste.
Buen efecto de protección: estructura protectora semicerrada.
Mantenimiento fácil: en el lateral de la corredera hay una boquilla de engrase y en el interior hay integrado un doble circuito de aceite para lubricar la guía y la varilla roscada al mismo tiempo.

Parámetros del producto

Carrera efectiva: 50-1500 mm.
Carga: Se proporcionan tres series: SETH14, SETH17 y SETH22. La carga máxima puede alcanzar los 150 kg.
Velocidad: Velocidad máxima hasta 2 m/s.
Precisión: La precisión de posicionamiento repetible puede alcanzar ±0,01.

Aplicaciones típicas

Transporte de materiales.
Equipo de inspección automatizado.
Equipos de ensamblaje automatizados.
