Módulos lineales

SGTH Módulo lineal accionado por husillo

Diseño modular: esta serie de módulos integra tornillos de bola y guías en el cuerpo principal en forma de u, con una estructura compacta.
Alta capacidad de carga: la Guía adopta una estructura gótica.

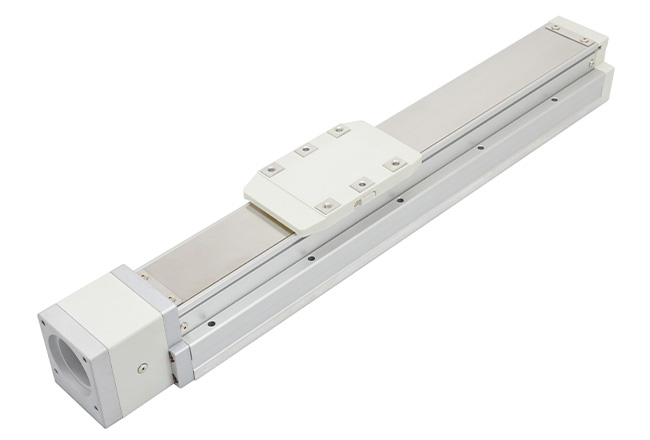

Módulo lineal SGTH accionado por husillo con carro rectangular central sobre riel cubierto, carcasa de aluminio y extremos mecanizados, visto en diagonal sobre fondo claro.

DESCRIPCIÓN DEL PRODUCTO

Características del producto

Diseño modular: el diseño integrado de guía lineal y husillo de bolas ahorra tiempo en diseño, selección e instalación.
Peso ligero y buena rigidez: El diseño estructural optimizado + base de perfil de aluminio integrada no sólo tiene una alta rigidez sino también un peso ligero.
Alta capacidad de carga: La estructura gótica de la pista de rodadura hace que el punto de contacto entre la bola de acero y la pista de rodadura esté a 45 grados, lo que puede soportar cargas mayores.
Alta precisión: las ranuras de guía están rectificadas con alta precisión y equipadas con varillas roscadas de alta calidad. El bloque deslizante funciona con precisión y tiene una precisión de posicionamiento de alta repetibilidad.
Alta velocidad: baja fricción, alta precisión, pequeño par de arranque, fácil de alcanzar alta velocidad.
Fuerte resistencia al desgaste y larga vida útil: la guía y las ranuras deslizantes están endurecidos para mejorar la resistencia al impacto y al desgaste.
Buen efecto de protección: estructura protectora tipo cinturón de acero inoxidable completamente cerrada para satisfacer diferentes necesidades.
Mantenimiento fácil: en el lateral de la corredera hay una boquilla de engrase y en el interior hay integrado un doble circuito de aceite para lubricar la guía y la varilla roscada al mismo tiempo.
Fuerte resistencia a la corrosión: base de aleación de aluminio + cinturón protector de acero inoxidable.

Parámetros del producto

Carrera efectiva: 50-1250 mm.
Carga: Proporciona tres series: SGTH5, SGTH8 y SGTH12, con una carga máxima de hasta 110 kg.
Velocidad: Velocidad máxima hasta 1,6 m/s.
Precisión: La precisión de posicionamiento repetible puede alcanzar ±0,01.

Aplicaciones típicas

Transporte de materiales.
Aplicación de pegamentos y soldadura.
Equipo de inspección automatizado.
Equipos de ensamblaje automatizados.
