Guías curvas, Sistemas transfer

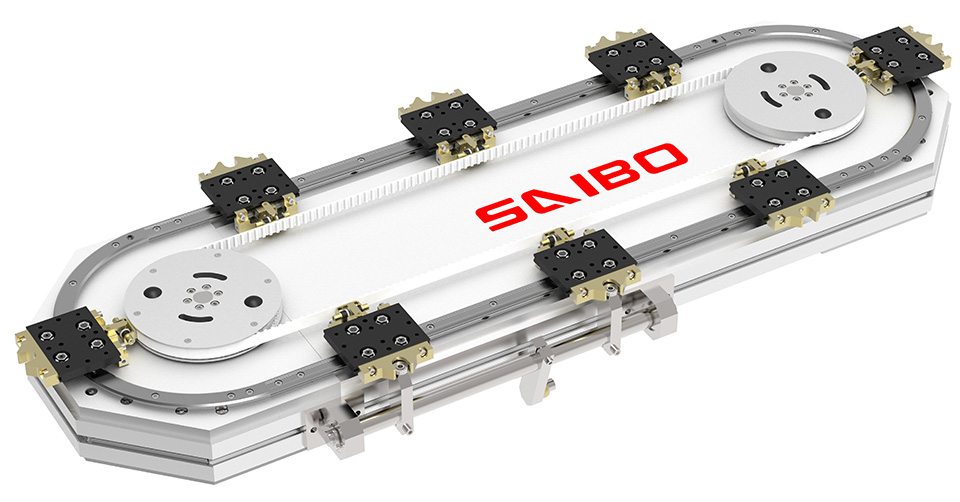

Sistema transfer ovalado accionado por correa

La longitud de la vía recta se puede extender a través de la conexión.
La superficie del riel se puede proteger contra la corrosión con una capa de cromo.

DESCRIPCIÓN DEL PRODUCTO

Características del producto

Alta velocidad y estable: puede realizar una transmisión síncrona de alta velocidad de múltiples estaciones y un movimiento suave.
Posicionamiento preciso: con la adición de un mecanismo de posicionamiento secundario, la precisión de posicionamiento repetible puede alcanzar 0,05.
Gran adaptabilidad: se puede instalar horizontal o verticalmente.
Diversos métodos de transmisión: según las necesidades de las aplicaciones prácticas, se pueden seleccionar correas, cadenas, engranajes helicoidales y otros métodos de transmisión.
Bajo nivel de ruido: el ruido medido está dentro de los 70 decibelios a una alta velocidad de 1 m/s.
Resistente al desgaste y de larga duración: Las guías de anillos SAIBO están rectificados con materiales importados de alta calidad y la dureza de la superficie de la pista de rodadura es de hasta 58-62 HRC.
Soporte de carga auxiliar: si hay estaciones de trabajo con cargas grandes, como remachar y prensar, se puede instalar un mecanismo de soporte de carga auxiliar para aumentar la capacidad de carga de la estación de trabajo.
Proporcionar modelos estándar con múltiples diámetros de arco, los diámetros de arco son 255, 351, 468 y 612.
La longitud del segmento de línea recta se puede extender mediante el acoplamiento.
Tratamiento antioxidante disponible: Hay una variedad de métodos de tratamiento de superficies disponibles según las condiciones de trabajo reales.
Proporcionar dos versiones de precisión: G1 y G3: teniendo en cuenta múltiples consideraciones como precisión, costo y requisitos de aplicación.
Proporcionar servicios de diseño personalizados: soporte técnico de equipo experimentado, respuesta rápida a las necesidades de los usuarios.

Especificaciones técnicas

Instalación y uso horizontal/vertical.
La carga de una sola estación de trabajo, el número de estaciones de trabajo y la distancia entre estaciones de trabajo.
Velocidad de transmisión, ritmo de producción.
Diámetro de giro del extremo del arco.
Precisión de posicionamiento.
Requisitos de ruido.
Si se requiere tratamiento anticorrosión.
Otros requisitos de condiciones laborales.

Aplicaciones típicas

Baterías de litio 3C, medicina, nueva energía fotovoltaica, electrónica automotriz y otras industrias.
Especialmente adecuado para operaciones de alta velocidad con múltiples estaciones y procesos, como montaje, pruebas, soldadura, etc.
